Product Details
Nguồn gốc: Giang Tô, Trung Quốc (đại lục)
Hàng hiệu: JIUQI
Chứng nhận: RoHS,ISO9001
Số mô hình: JQHS-35-2
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 100 CÁI
Giá bán: $30~$50/PCS
chi tiết đóng gói: with export carton . với thùng carton xuất khẩu. Bulk order with pallets Đặt
Thời gian giao hàng: Đơn đặt hàng dùng thử: 2 TUẦN Đơn đặt hàng số lượng lớn: trong vòng 3 tuần
Điều khoản thanh toán: T / T, Western Union, paypal
Khả năng cung cấp: 50000 chiếc / tháng
Loại hình: |
Hỗn hợp |
Giai đoạn: |
2 |
Vôn: |
1,2 / 2,8 |
Bước góc: |
1.8 độ |
Hiện tại / Giai đoạn: |
0,31 / 1,33 |
Động cơ phù hợp: |
Nema14 Động cơ bước |
Điểm nổi bật: |
động cơ bước hành tinh, hộp khung, hộp giảm tốc |
tên sản phẩm: |
Động cơ hybrid với hộp số Planetary |
Loại hình: |
Hỗn hợp |
Giai đoạn: |
2 |
Vôn: |
1,2 / 2,8 |
Bước góc: |
1.8 độ |
Hiện tại / Giai đoạn: |
0,31 / 1,33 |
Động cơ phù hợp: |
Nema14 Động cơ bước |
Điểm nổi bật: |
động cơ bước hành tinh, hộp khung, hộp giảm tốc |
tên sản phẩm: |
Động cơ hybrid với hộp số Planetary |

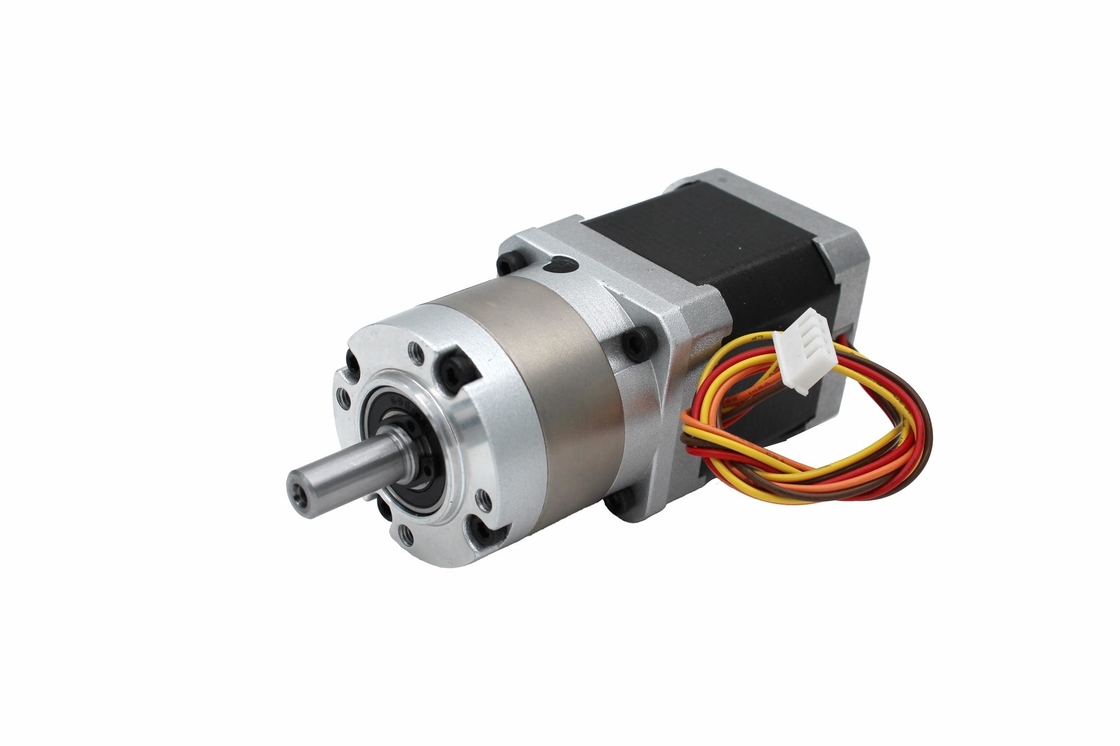

Động cơ bước lai mô men xoắn cao NEMA 14 35mm với hộp số hành tinh
Phụ kiện
Dây điện, Đầu nối, Bộ mã hóa, Phanh, v.v. (Tùy chọn)
Ứng dụng tiêu biểu
Máy in 3D, thiết bị ngành dệt may, camera an ninh, đèn chuyển động, thiết bị y tế, máy vẽ đồ thị, máy CNC, máy đánh dấu, máy phân tích sinh hóa, v.v.
Ghi chú
Các thông số kỹ thuật của động cơ như điện áp, tốc độ, mô-men xoắn, trục có thể được tùy chỉnh.Vui lòng liên hệ với chúng tôi nếu không tìm thấy động cơ phù hợp từ thông số kỹ thuật của chúng tôi.
1. Đặc điểm kỹ thuật Genernal:
| Vật liệu nhà ở | Kim loại |
| Mang ở đầu ra | Vòng bi |
| Max.Radial Load (10mm tính từ mặt bích) | ≤100N |
| Tải trọng trục Max.Shaft | ≤50N |
| Radial Play of Shaft (gần đến mặt bích) | ≤0.07mm |
| Chơi trục của trục | ≤0,3mm |
2.Đặc điểm kỹ thuật của Động cơ bước JQHS-20-1
| Mẫu số | Điện áp định mức | Hiện hành | Chống lại | Điện cảm | Giữ mô-men xoắn | Số khách hàng tiềm năng | Quán tính rôto | Động cơ Trọng lượng |
| /Giai đoạn | /Giai đoạn | /Giai đoạn | ||||||
| V | Một | Ω | mH | g.cm | Không. | g.cm | Kilôgam | |
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2.1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Thông số kỹ thuật hộp số hành tinh:
| Tỉ lệ giảm | 3,71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Số đoàn tàu bánh răng | 1 | 2 | 3 | ||||||
| Chiều dài (L2) mm | 27 | 34,2 | 41.1 | ||||||
| Mô-men xoắn tối đa kg.cm | 20 | 30 | 50 | ||||||
| Thời gian ngắn mômen xoắn cho phép kg.cm | 60 | 90 | 180 | ||||||
| Hiệu quả | 90% | 81% | 73% | ||||||
| Phản ứng dữ dội khi không tải | 0,5 ° | 1,0° | 1,5 ° | ||||||
| Trọng lượng g | 158 | 197 | 236 | ||||||
4. Kích thước
5. Ứng dụng điển hình
6.Điều khoản thương mại
| Điều khoản về giá cả | FOB, CIF, CFR, EXW, DDP, v.v. |
| Điều khoản thanh toán | 100% T / T trước cho các mẫu |
| Số lượng lớn cách thanh toán có thể được thương lượng | |
| Sự bảo đảm | 12 tháng bảo hành giới hạn khi các mặt hàng được giao cho người mua. |
| Thời gian dẫn đầu | Thông thường trong vòng 2 tuần đối với đơn hàng dùng thử, trong vòng 3 tuần đối với đơn hàng số lượng lớn. |
| Bưu kiện | Thùng / Pallet |
| Nơi bốc hàng | Thượng Hải, Ninh Ba, v.v. |
| Người vận chuyển lô hàng | Các mặt hàng thường được vận chuyển qua Fedex, DHL, TNT, UPS, EMS cho các đơn đặt hàng thử nghiệm và thông qua tàu cho các đơn đặt hàng số lượng lớn. |
| Thời gian giao hàng | Thông thường trong vòng 5 ngày làm việc bằng cách Express 15-30 ngày làm việc bằng tàu |
